Устройство защиты от импульсного перенапряжения

Современная техника не способна самостоятельно противостоять скачку напряжения в сети. Во время грозы вероятность перенапряжения многократно усиливается. Это может быть вызвано попаданием молнии в систему электропередачи. Гроза – опасное и непредсказуемое природное явление, нельзя пренебрегать мерами защиты от ее воздействий.

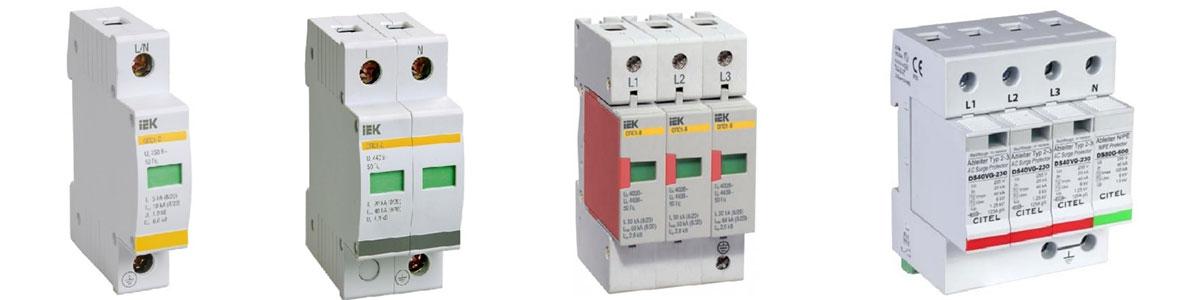

Защитить бытовые приборы и современные устройства от поломок помогает УЗИП (устройство защиты от импульсного перенапряжения). Оно способно предотвратить пагубные последствия попадания молнии в ЛЭП на значительном расстоянии от дома.

Как работает УЗИП

Функция УЗИП – отводить перенапряжение. В электрической схеме имеется встроенное микроустройство – резистор. Он предназначен для того, чтобы оказывать току сопротивление и регулировать потребление прибором мощности. Подвидом резистора является варистор, который при скачке напряжения мгновенно снижает сопротивление, берет на себя функцию проводника и направляет ток в заземляющее устройство. Далее срабатывает аварийное выключение, и электроприбор выводится из зоны опасности.

Залогом эффективной работы УЗИП (в обиходе – разрядника) служит:

1. его производитель (с осторожностью следует относиться к приборам с китайскими варисторами);
2. правильное проектирование и грамотный монтаж (так, ошибкой будет установка разрядника в частном доме лишь на электрическом вводе. Молния может нанести вред и через антенный фидер).

Виды разрядников

УЗИП подразделяются на одновводные (подключаются параллельно) и двухвводные (подключаются последовательно и имеют дополнительное сопротивление).

Еще одна классификация разрядников связана с видом нелинейного элемента:

• коммутирующие устройства. Для них свойственно высокое сопротивление нелинейного элемента, которое при скачке напряжения мгновенно падает. В основном такие разрядники используются в сетях высокого напряжения.
• ОПН (ограничители перенапряжения). Приборы постепенно нивелируют уровень напряжения, смягчают электрический импульс и снова работают в обычном режиме.
• Комбинированные УЗИП сочетают свойства двух первых и могут работать в нужном режиме в зависимости от характеристик напряжения.

Классификация защитных устройств

УЗИП 1 класса (международное обозначение – «В») защищают электроприборы от воздействия именно грозового разряда. Их устанавливают на вводе и главном распределительном щите объекта.

УЗИП 2 класса («С») включаются в схемы распределительных щитов внутри здания и защищают сеть от перенапряжения в результате коммутационных (реже – атмосферных) процессов.

УЗИП 3 класса («D») монтируются в непосредственной близости к электроприбору: в розетки, сетевые фильтры. Их задача – защита от перенапряжения, прошедшего через разрядник 2 класса.

Такая трехуровневая защита не позволит грозовому разряду и прочим помехам воздействовать на бытовые приборы и домашнюю электронику.
