Наши объекты

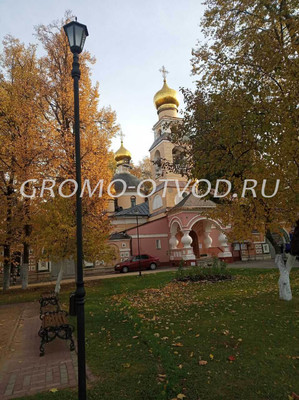

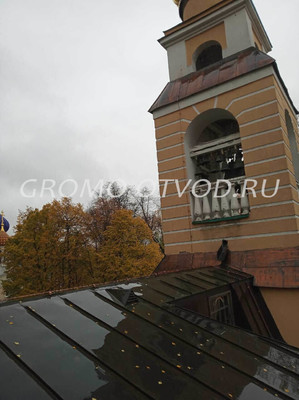

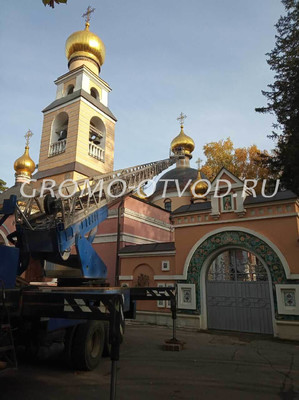

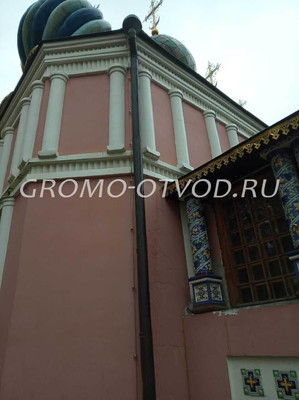

Церковь Вознесения.

Адрес: г. Москва, ул. 7-ая Лазенки, д.42.

Вид работ: Проектирование/монтаж системы внешней молниезащиты

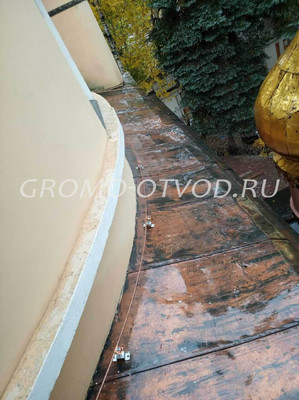

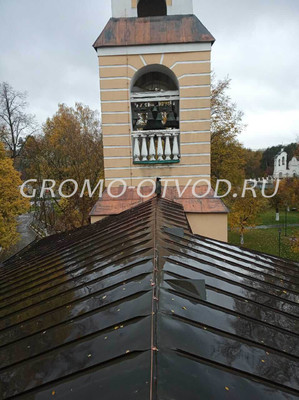

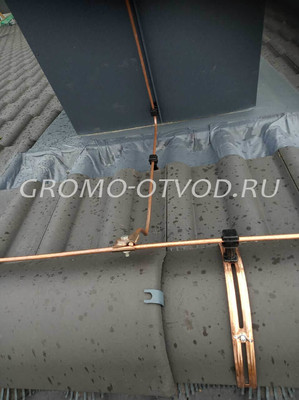

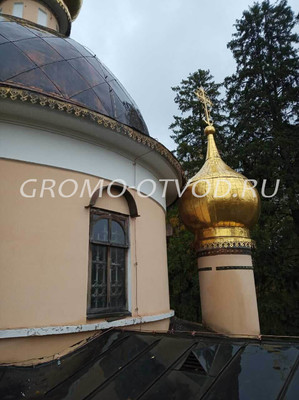

Исполнение: По кровле уложена молниезащитная сетка (пруток медный d8) , в качестве молниепримника используются кресты храма и металлическая опора под главкой храма . (ГОСТ МЭК 62561.2-2014)

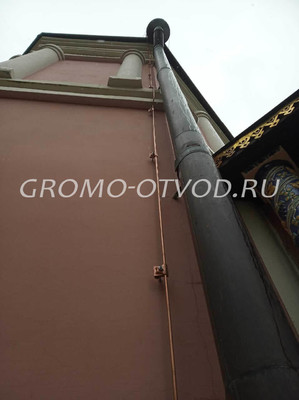

Токоотводы: Закреплены к металлической опоре под главкой храма (медный пруток d8), к стенам на спец. держателях для бетона и держателях для фальцевой кровли.

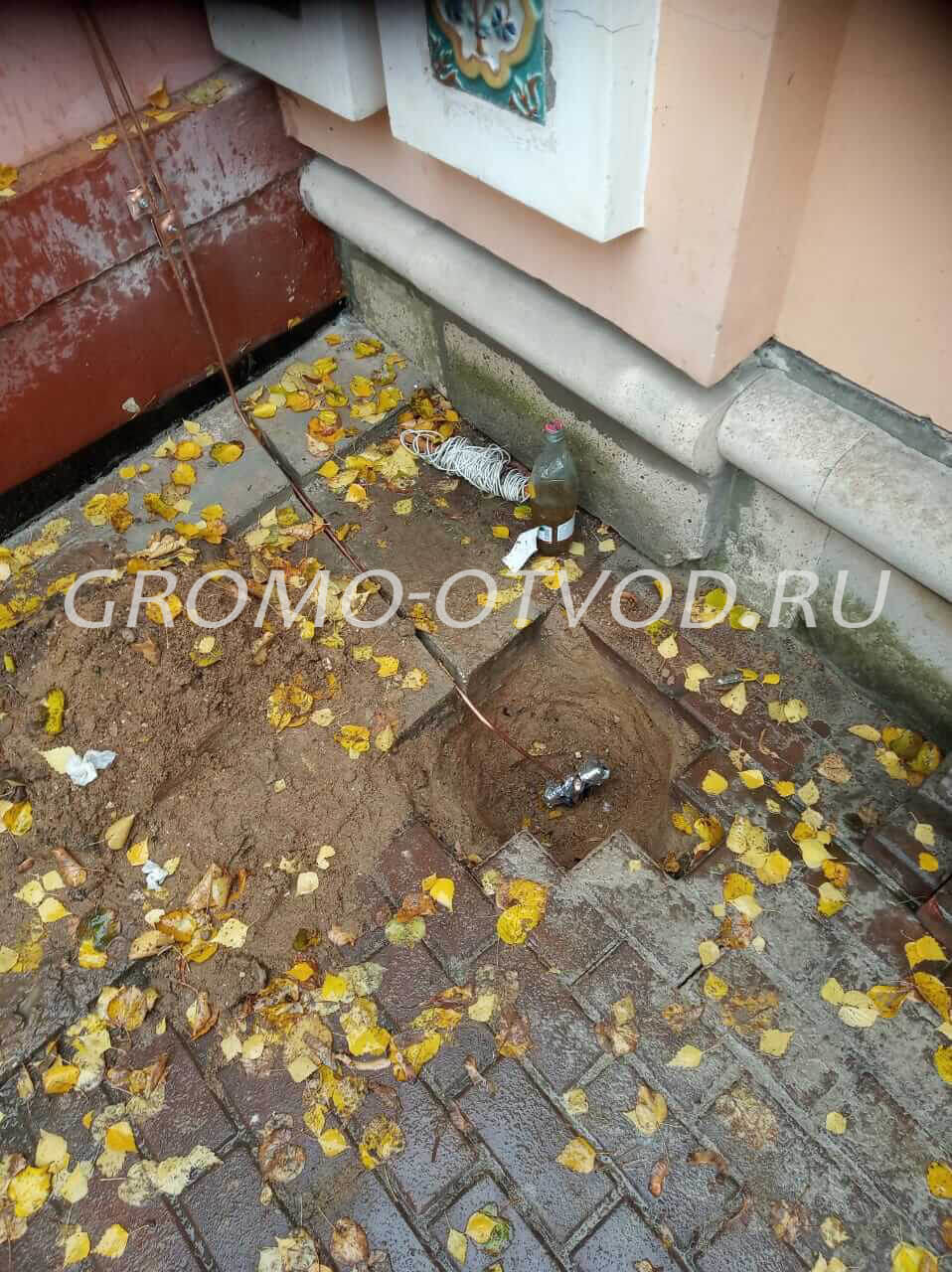

Заземление: Количество заземляющих очагов -4 шт. Вертикальное многоэлементное ,глубинное из омедненной стали d 14,2 . Очаги расположены не менее 1м. от стен здания.

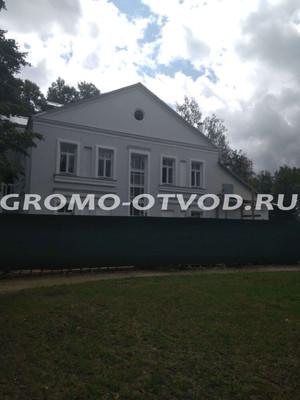

Музей-заповедник Абрамцево ( здание отдела «Русские художники ХХ века»).

Адрес: МО., Сергиево-Посадский р-н, городское поселение Хотьково, с. Абрамцево.
Вид работ: Монтаж главной заземляющей шины, заземление вводного распределительного устройства, монтаж молниезащиты здания.
Комплектующие : Ezetek, Сталь Про.

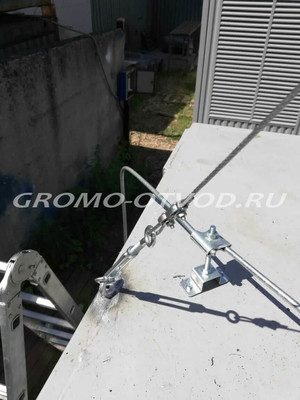

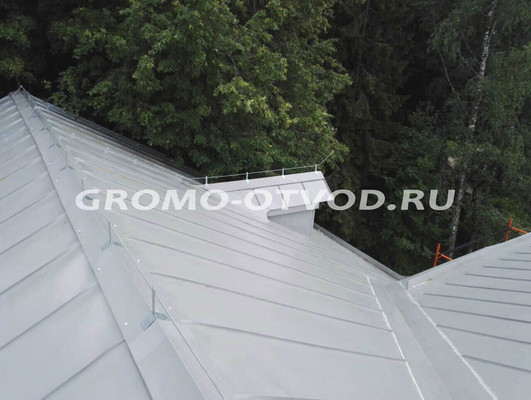

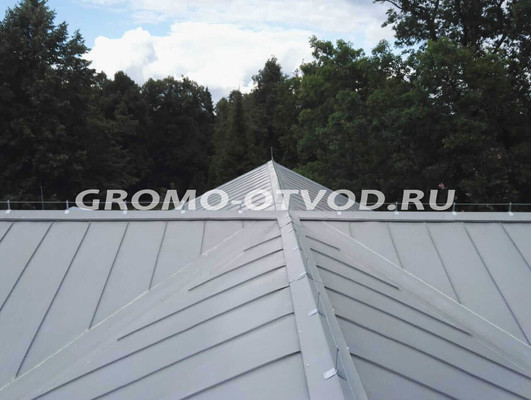

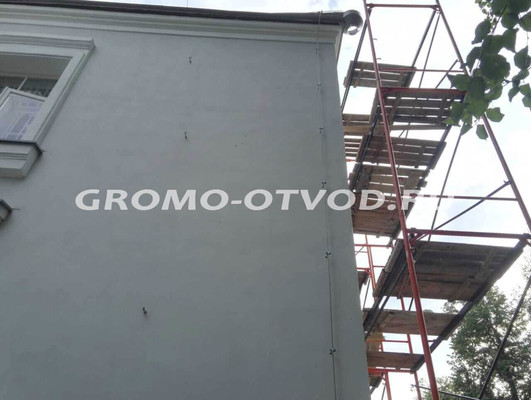

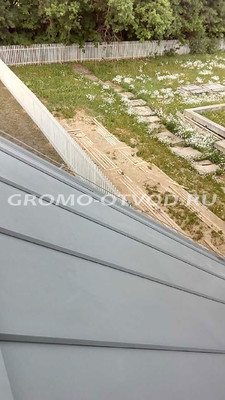

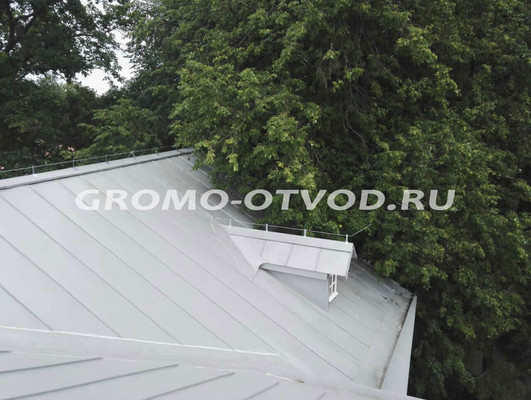

Исполнение: По кровле уложена молниеприемная сетка с шагом ячейки не более 12*12. Использован оцинкованый молниепроводник d -8мм., на спецдержателях с шагом 0.7м. Молниеотводы 3шт. проложены по фасаду здания на спец. держателях.

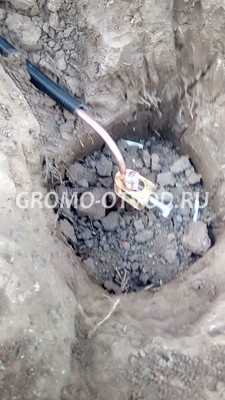

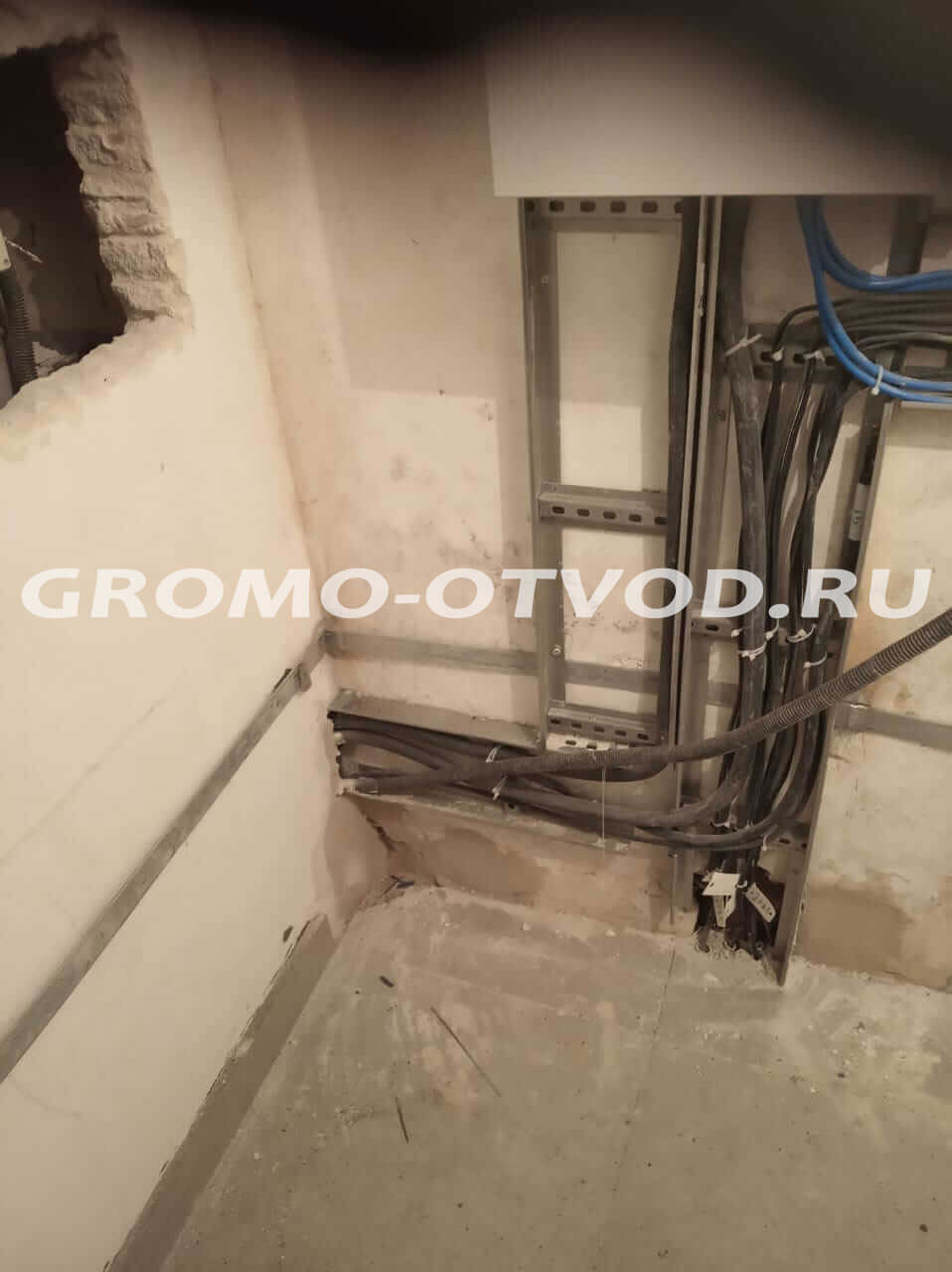

Заземление: главная заземляющая шина в виде оцинкованной полосы 40*4 проложены по периметру топочной на спец. держателях с выводом в модульно -штыревое заземление , выполненое вертикальными заземлителями h-1500мм., d-16мм. Заземление для молниезащиты выполнено в виде модульно-штыревой конструкции в 3 точки .

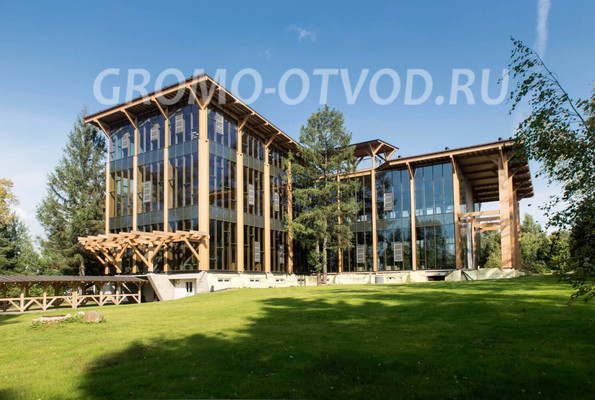

GOOD WOOD PLAZA – самое большое в мире офисное здание из дерева

Площадь Здания - 3 400 м2
Солнечные батареи - 328 м2
Высота стен - 19.75 м
Адрес:  Московская область, Солнечногорский  р-н, д. Елино
Вид Работ: проектирование и монтаж  системы  внешней  молниезащиты.
Комплектующие: EZETEK

Исполнение

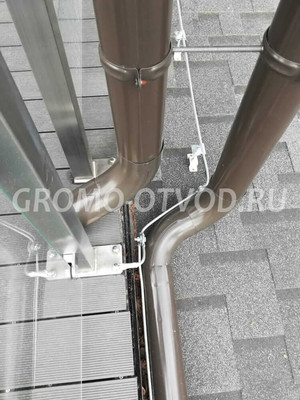

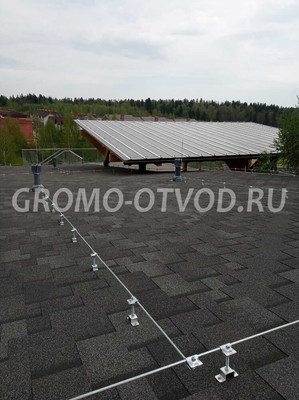

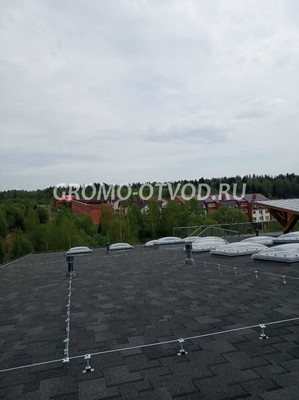

Молниезащита здания выполнена в виде молниеприемной сетки с шагом ячейки 12*12м с присоединением металлических поручней. Молниеприемный проводник уложен поверх кровельного покрытия на спец.  держателях для мягкой кровли. Все выступающие элементы (вентиляционные установки, солнечные батареи и др.) замыкаются в общий контур.

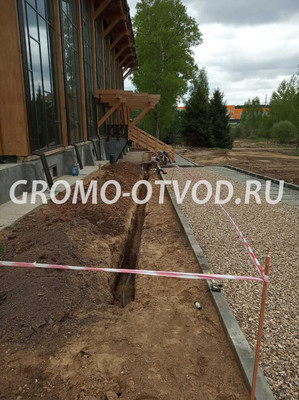

Заземление выполнено в виде замкнутого контура оцинк.  полосы сечением  40*4мм, с применением глубинных заземлителей.

Частный дом

Адрес: Московская область, г.о. Истра, д. Лужки (ТСН Подмосковные просторы)
Вид работ: монтаж системы  внешней молниезащиты, замеры  сопротивления заземления с выдачей тех. отчета для МосОблгаз.
Комплектующие: EZETEK, GROMSTAR.

Исполнение:

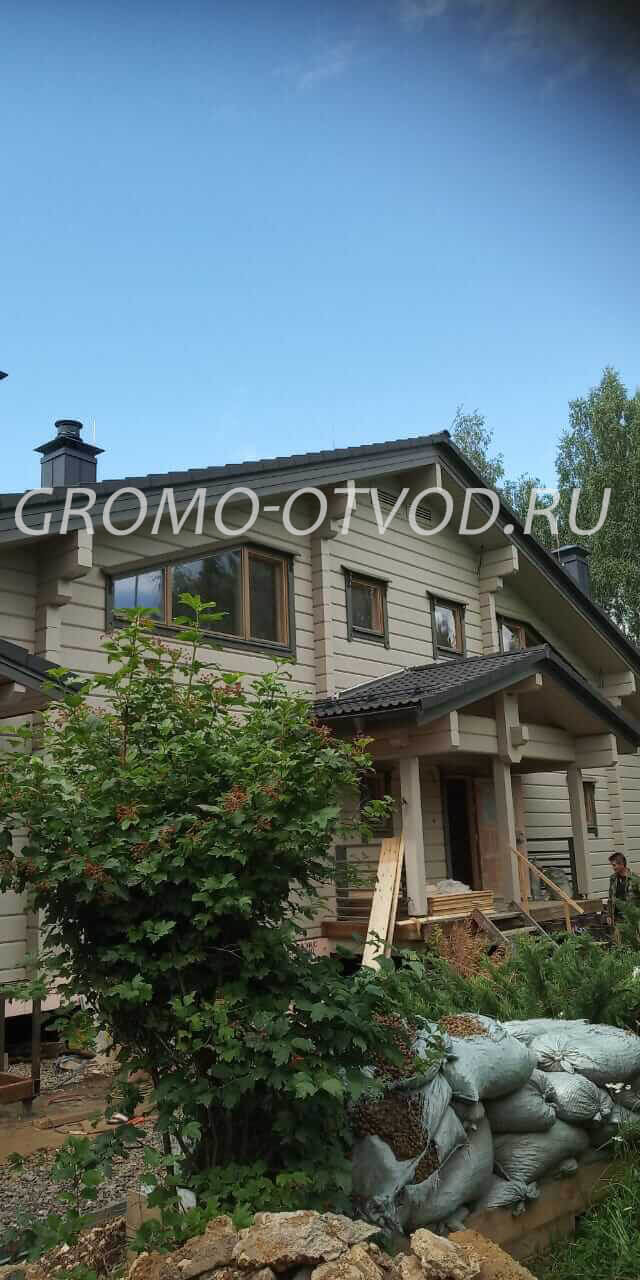

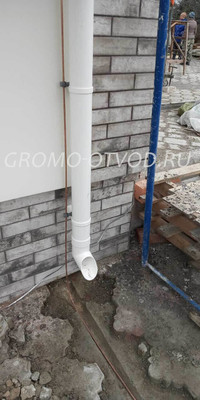

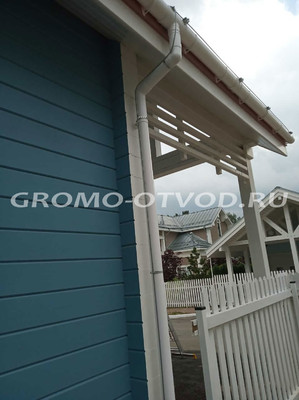

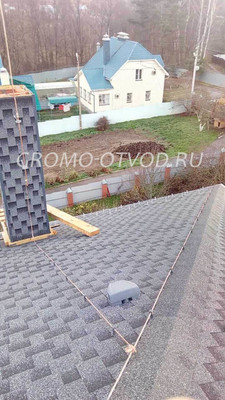

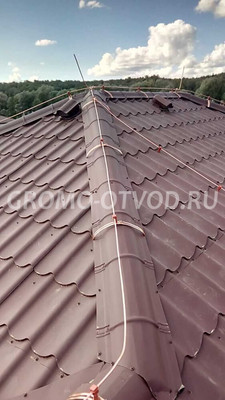

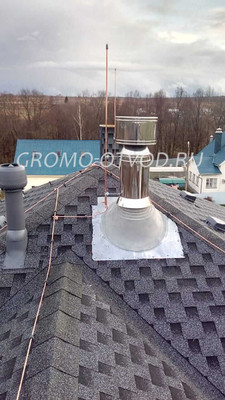

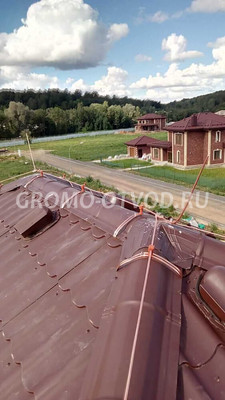

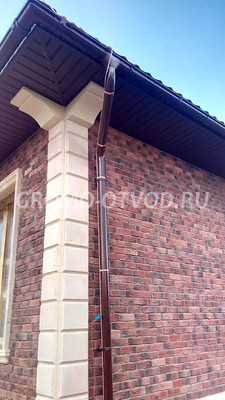

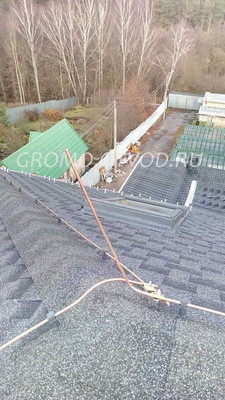

по кровле уложена молниепремная  сетка с шагом ячейки не более 10*10м, в качестве м олниеприемного  проводника использован медный пруток , диаметром 8 мм (проложен по конькам и скатам кровли на спец. держателях шагом  0,7-1м). Трубы на кровле  в количестве 4 шт., защищены молниеприемными  стержнями из омедненной стали D-14мм L-1500мм. Токоотдводы проложены  по водосточным трубам и фасаду здания на спец. держателях.

Заземление:
глубинное модульно -штыревое  c горизонтальным заземлителем в виде оцинкованной полосы 40х4 мм и глубинными.

Индивидуальный жилой дом

Адрес: Московская область, Дмитровкий р-н, д. Шуколово
Вид работ: проектирование и монтаж внешней молниезащиты
Комплектующие: EZETEK, TERRAZN

Исполнение:

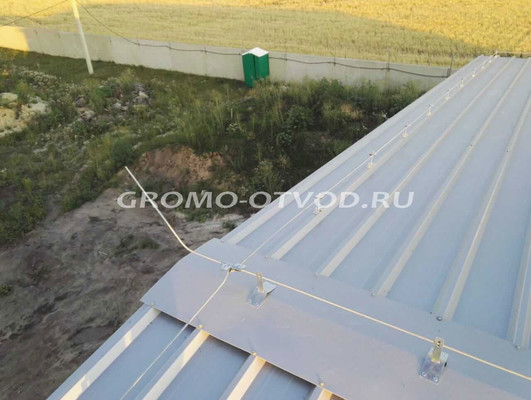

Токоотводы   и  молниеприемная   часть   выполнены из прутка оцинк. стали  диаметром 8 мм, молниеприемные стержни – аллюминевые, элементы крепления оцинк. сталь горячего цинкования, спец. для фальцевой кровли. Токоотводы проложены по водостокам на спец.  держателях.

Заземление:
модульно-штыревое с горизонтальным заземлителем , в  виде оцинк. полосы 40х4.

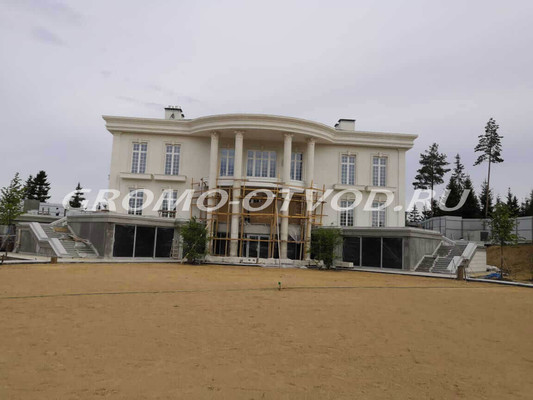

Частная резиденция

Адрес: МО, Истринский р-н ., п. Агаларово.
Комплектующие: DEHN, Ternus.

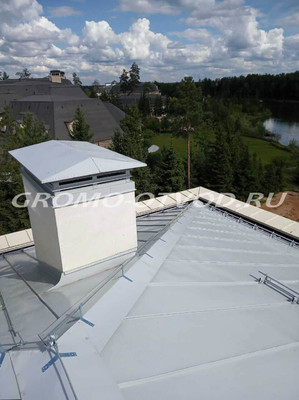

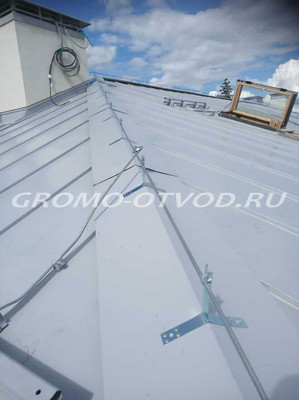

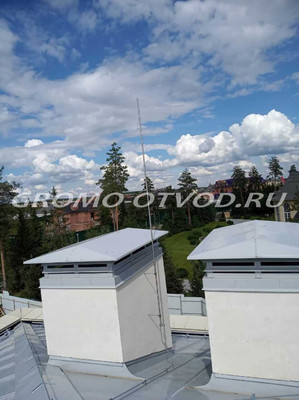

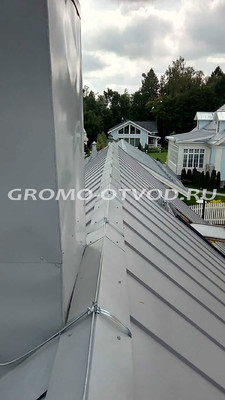

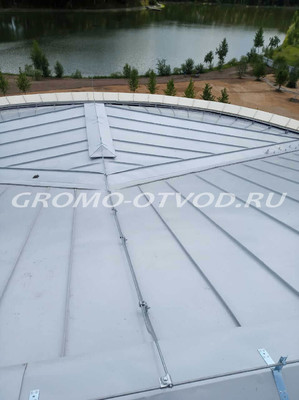

Исполнение: на кровле уложена молниеприемная сетка, оцинкованный пруток D 8мм проложен по конькам и скатах на спец. держателях для фальцевой кровли. Трубы защищены молниеприемниками D -16мм., L-2000мм (алюм).

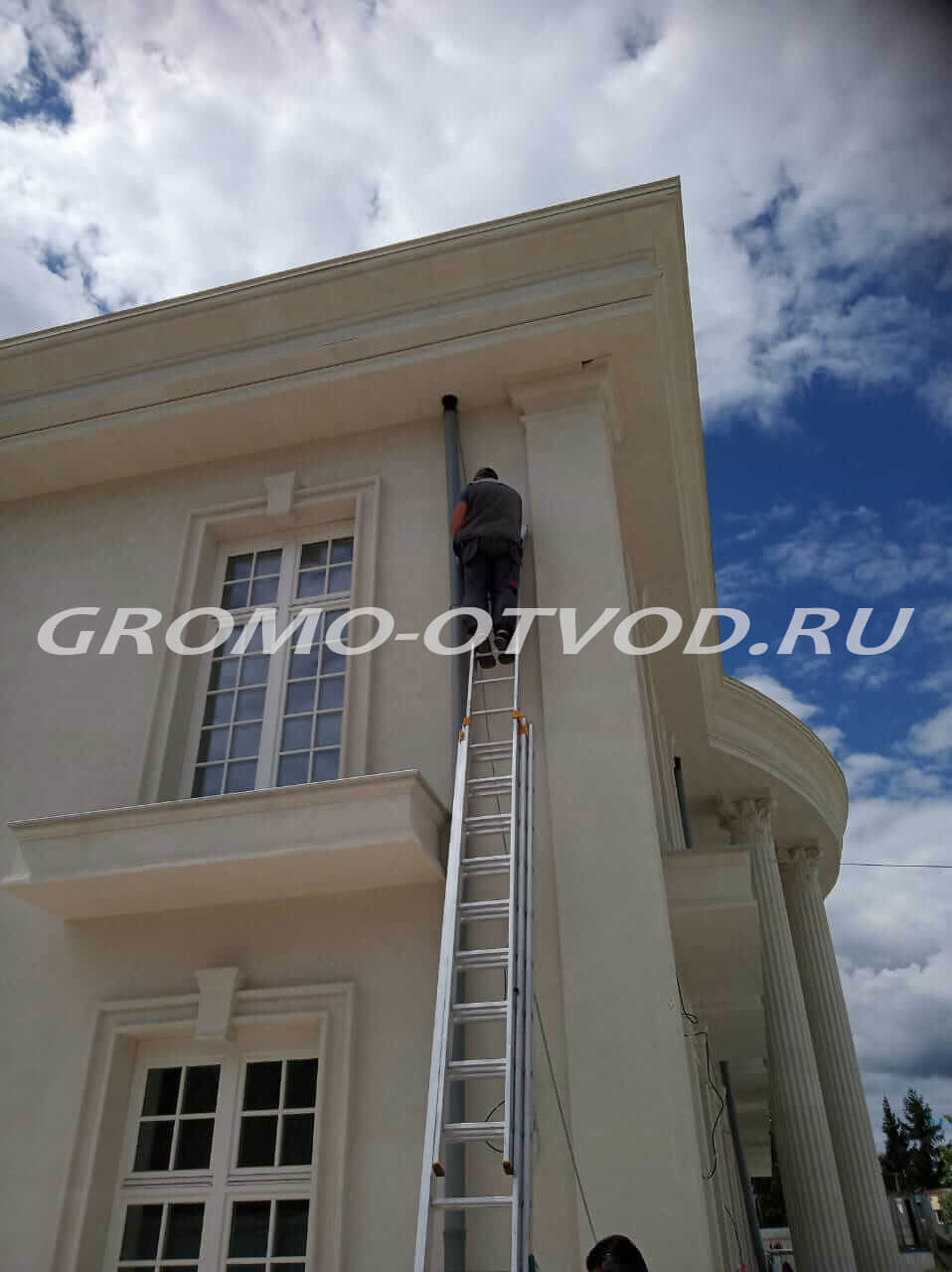

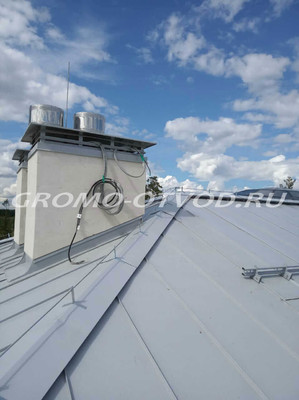

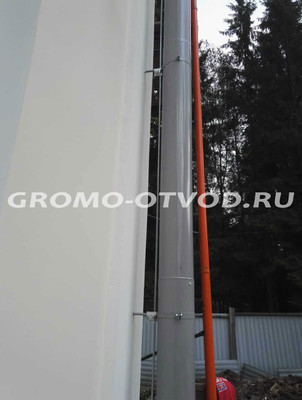

Токоотводы: изолированный кабель HVI light D-20mm.

Заземление: глубинное модульно-штыревое.

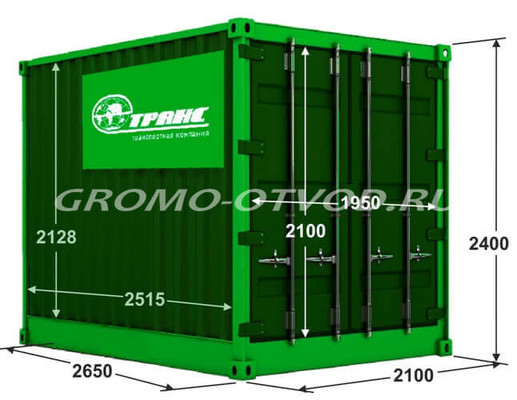

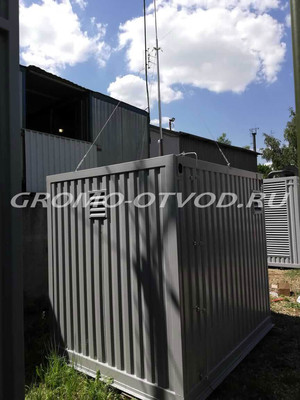

Молниезащита контейнера ( г. Североморск) (по заказу Мин.Обороны)

Вид работ: проектирование и расчет зон защиты одиночного стержневого молниеотвода.
Комплектующие: EZETEK

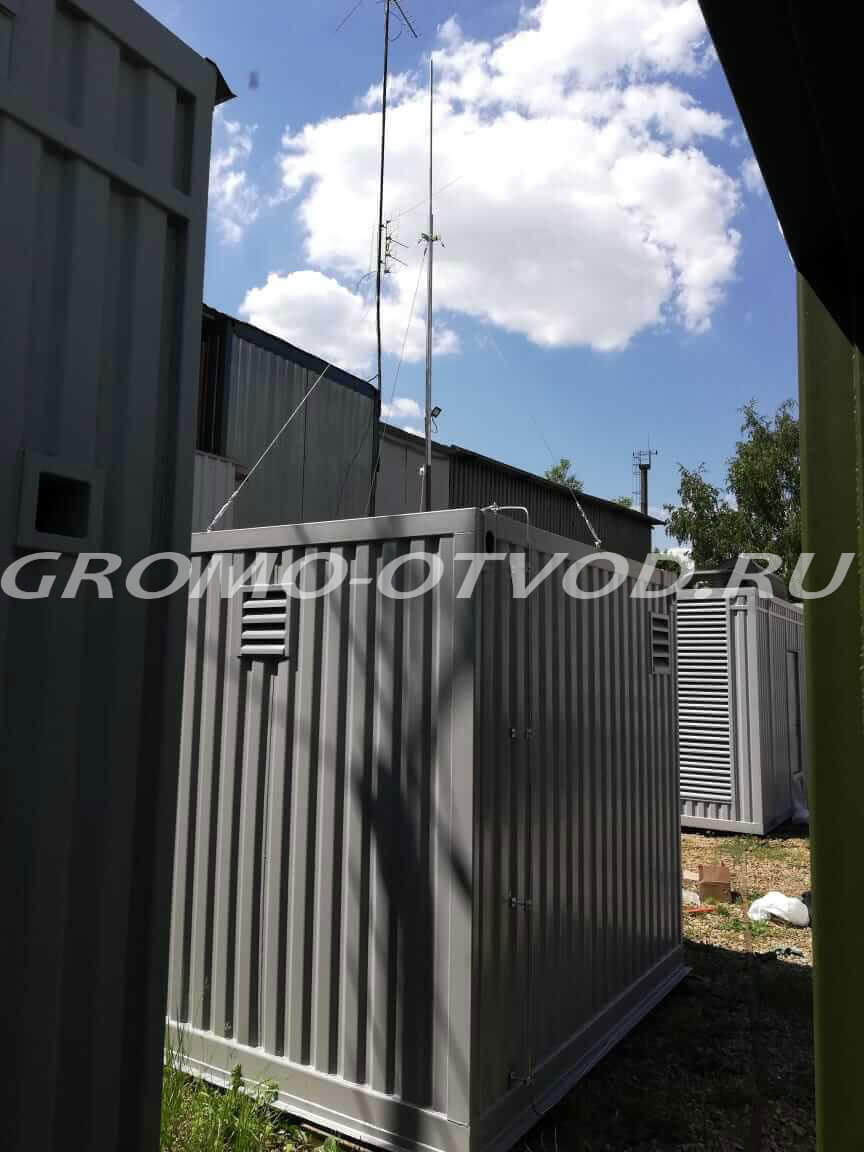

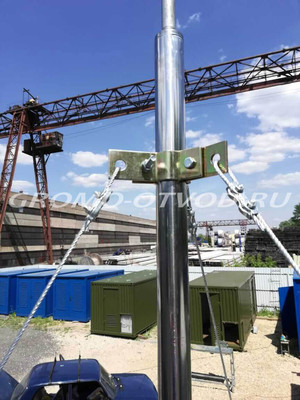

Исполнение: контейнер относится к 1 категории защиты (уровень защиты 0.99). На крыше контейнера установлена сборная мачта L-3 (алюм) D-16мм., закреплена посредством сварки и комплекта растяжек.

Молниеотводы:  оцинкованный пруток D-8 мм ( 2шт) закреплены на спец. держателях . Конструкция съемная, для удобства транспортировки до места установки контейнера.

pdfпроект контенер.pdf162.96 KB

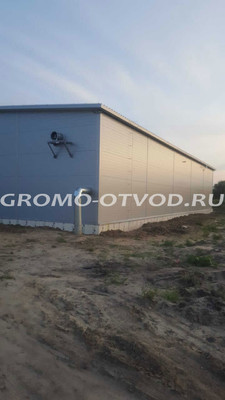

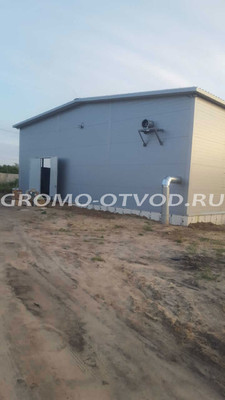

Станция водоподготовки

Адрес: Воронежская область, г. Борисоглебск , участок «Ростань».
Комплектующие: «СтальПро».

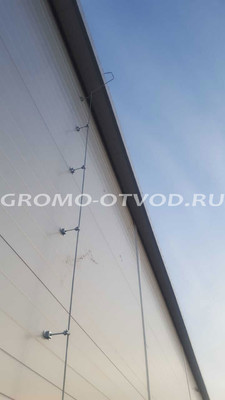

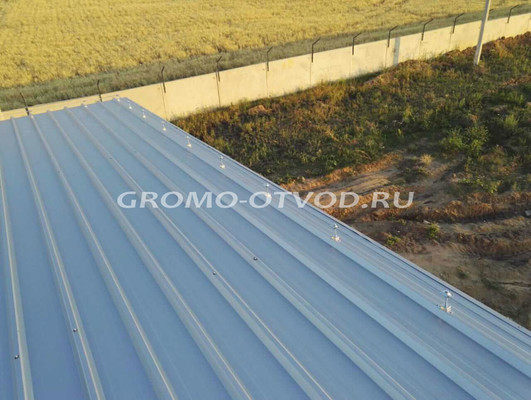

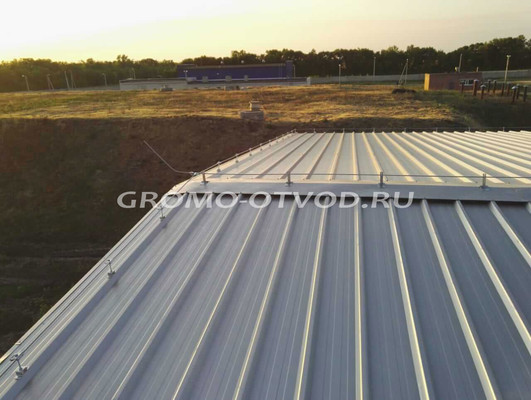

Исполнение: Молниеприёмная сетка установлена по периметру кровли и по всей площади кровли с шагом 7,5*10 м. Метал молниеприёмной сетки: круг стальной алюминиевый, диаметром 8мм. Крепление молниеприёмной сетки: на держателях к конструкции кровли. Токоотводы: количество токоотводов 4 шт.

Заземление: Кол-во заземляющих устройств: 4 шт. Конфигурация заземляющего устройства: многоэлементное, глубинное. Конструкция заземляющего устройства: вертикальные модульные глубинные заземлители. Основные размеры и материал элементов конструкции заземляющего устройства: вертикальные заземлители, модульные, глубинные, материал модулей – стержень из нержавеющей стали, сечение 16мм, длиной по 1500 мм каждый. Расположение заземлителей: на расстоянии от 1,5 м от стен здания перпендикулярно по отношению к токоотводам.

docxПроект молниезащиты..docx93.64 KB

Частный дом в г. Звенигород.

Вид работ: проектирование и монтаж системы внешней молниезащиты и заземления.

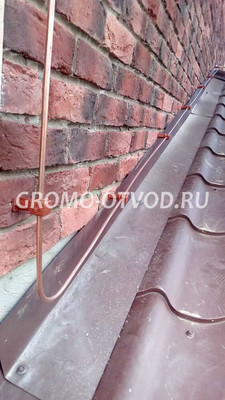

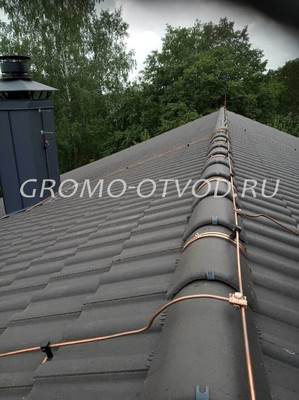

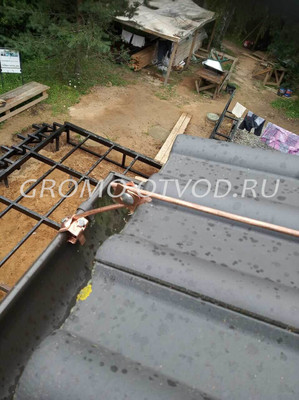

Исполнение: По коньку и скатам кровли , проложена молниеприеная сетка ( медный пруток) d 8 мм. На трубе установлен молниеприемный стержень ( омедненная сталь) d 14,2мм. Токоотводы проложены по водосточным трубам на спец. держателях.

Заземление: модульно-штыревое , 3 очага(омедненная сталь d 14.2мм.h1500*4шт в один очаг ).

Частный дом.

Адрес: г. Тула.

Вид работ: монтаж внешней молниезащиты.

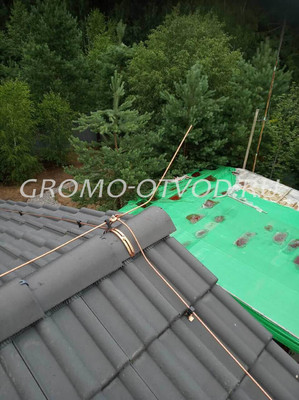

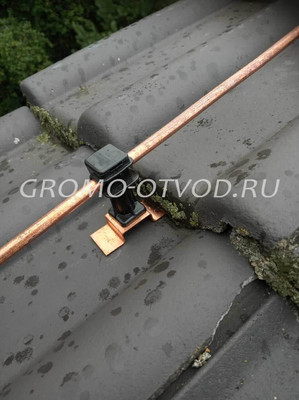

Исполнение: молниеприемная сетка из медного прутка d8мм. проложена по коньку и скатам кровли на специальных пластиковых (изолирующих) держателях . Молниеприемные стержни из омедненной стали d 14.2мм. крепятся к трубам здания на специальных изолирущих держателях. Токоотводы проложены по водостокам на спец. держателях.

Заземление: модульно-штыревое глубинное из омедненной стали.
