Проверка устройств молниезащиты

Молниезащита здания представляет собой сложную инженерную систему, которая нуждается в периодическом контроле. Под воздействием атмосферных явлений и грозовых разрядов различной мощности могут выйти из строя отдельные элементы конструкции, а также начаться процесс коррозии металлических деталей. Чтобы избежать подобных неприятностей, необходимо проводить регулярную проверку молниезащиты.

Виды проверок

Необходимость отслеживания исправности оборудования для защиты от ударов молнии прописана в инструкциях Министерства энергетики РФ: РД 34.21.122-87 и СО 153-34.21.122-2003. Осуществление контроля требует специального оборудования и знания технических норм, поэтому данную работу могут осуществлять только специализированные организации. Он должны соответствовать следующим требованиям:

  • иметь свидетельство о наличии тестирующей лаборатории;
  • применять специальное оборудование для проведения тестирования;
  • в штате должны состоять сотрудники с профильным образованием.

Если все условия соблюдены, то это дает право компании проводить проверки устройств молниезащиты и выдавать соответствующий протокол.

Различают три вида проверок, которые различаются по сложности процесса, частоте  и длительности проведения.

Контрольная — это полное комплексное тестирование всех характеристик молниезащиты. Для объектов I и II категорий (промышленные и архитектурные объекты с высоким уровнем взрывоопасности) периодичность проверки составляет каждый год. Здания III категории подвергаются полному контролю с периодичностью раз в три года.

Внеочередная проводится после сильных атмосферных проявлений, гроз, ураганов. Это визуальный осмотр элементов конструкции на предмет внешних повреждений. Обычно измерения сопротивления заземлителей и контактов не делают.

Разовая осуществляется после монтажа и ремонта системы защиты от молний. Процедура контроля сопровождается частичным вскрытием грунта и тестированием отдельных элементов.

Этапы выполнения

По причине сложности конструкций промышленных и архитектурных объектов проверка молниезащиты проходит в несколько этапов. Процедура включает визуальный осмотр, тестирование уровня сопротивления, контроль целостности соединений.

Основные этапы включают:

  • контроль соответствия системы с имеющейся проектной документацией;
  • визуальный осмотр целостности молниеприемников, токоотводов, соединений контактов;

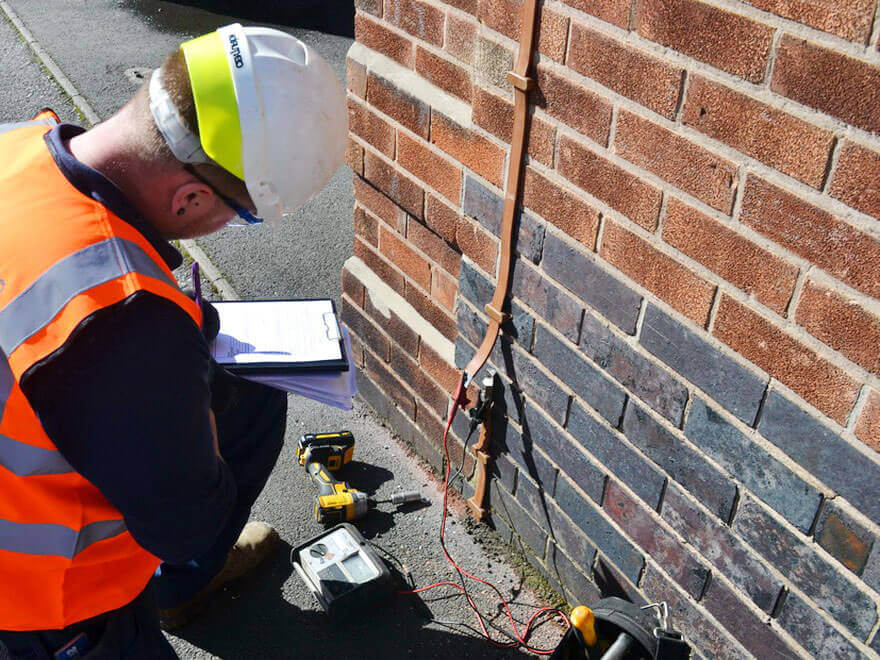

  • замер сопротивления заземлителей с помощью специализированного оборудования.

В случае, если выявляются очаги коррозии, повреждения или снижение прочности элементов, несоответствия уровня сопротивления нормативам, то проводится ремонт или полная замена деталей конструкции. После исправления недостатков и повторной проверки устройств молниезащиты, проверяющая организация выдает соответствующий протокол.

Подтверждающие документы

Протокол является документом, подтверждающим исправность комплекса защиты от атмосферных разрядов. Его составляют при любых видах проверок, а также в отношении только части конструкции.

Итоги замера сопротивления заземляющих устройств вносят в протокол согласно ГОСТ Р 50571.16-99. В документе обозначают: в каких условия проводилось измерение, описывают особенности объекта и применяемого оборудования, фиксирую нарушения при их наличии, заносят данные сотрудников, проводивших тестирование.

Оборудование измерения

Еще несколько лет назад для проверки устройств молниезащиты использовали ручные приборы измерения. Сегодня большинство организаций применяют автоматизированные измерительные устройства, которые обеспечивают высокую точность показаний. Несмотря на это, рекомендуется проводить измерения в период наиболее сухой земли или в состоянии ее глубокого промерзания. Это позволяет получить наиболее точные данные без поправочных коэффициентов в момент максимального сопротивления грунта.

Устойчивая периодичность проверки молниезащиты — обязательное условие ее эффективной работы, обеспечения безопасности и здоровья людей, сохранности имущества.
